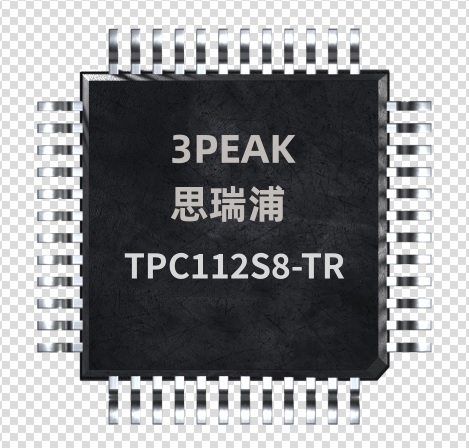

TPC112S8-TR是12位数模转换器，这些系列产品是八通道、低功率、缓冲电压输出DAC，并通过设计保证单调。这些设备使用通过高电阻输入施加的精确外部参考，用于轨对轨操作和低系统功耗。



TPC112S8-TR可接受2.7V至5.5V的宽电源电压范围。这些部件包含一个上电复位电路，以确保DAC输出功率高达0V，并保持在那里，直到发生有效写入。



TPC112S8-TR片上精密输出放大器可实现轨对轨输出摆动。对于遥感应用，用户可以使用输出放大器的反相输入。TPC112S8-TR使用多功能3线串行接口，工作频率高达30 MHz，并与标准SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容。



TPC112S8-TR有一个小尺寸的16引脚TSSOP封装，所有封装都规定在-40°C到+125°C的扩展工业温度范围内。



1、特点：



•八进制、16/12位引脚兼容DAC



TPC116S8U:16位



TPC112S8U：12位



•低功耗（典型值1.6 mA）



•微分非线性：±1LSB（最大值）



•闪光能量：2nV-s



•通电复位为零



•供电范围：2.7V至5.5V



•缓冲轨对轨输出操作



•安全通电复位（POR）至零DAC输出



•快速30MHz，3线，



SPI/QSPI/MICROWIRE兼容串行接口



•用于直接光耦的施密特触发器输入界面



•SYNC中断设施



•可提供QFN16和TSSOP-16封装.




2、应用：



•增益和偏移调整



•过程控制和伺服回路



•可编程电压和电流源



•可编程衰减器



•自动测试设备
