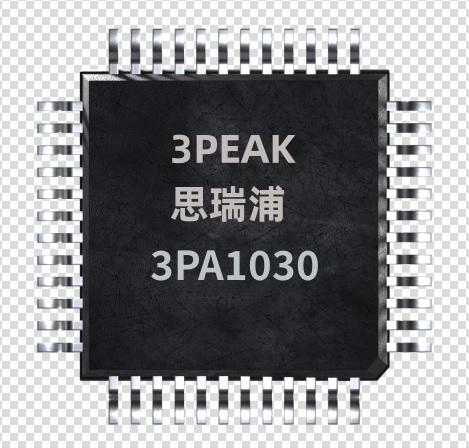

3PA1030：高性价比国产替代方案，完美替代THS1030 10位CMOS模数转换器.

引言：国产替代新突破，重塑10位ADC市场格局

在模拟芯片国产化浪潮中，3PA1030作为10位CMOS模数转换器领域的重磅产品，实现了对业界经典型号THS1030的高性能、高可靠性直接替代。这款由国内领先模拟芯片厂商自主研发的10位CMOS模数转换器，不仅在关键参数上达到或超越原装THS1030，更在价格、供货稳定性和本土化服务方面展现出显著优势，为工业控制、消费电子、通信设备等领域提供了可靠的国产化解决方案。

产品对位：3PA1030与THS1030的全面技术对比

核心参数对比分析

技术规格​	3PA1030​	THS1030​	优势分析​
分辨率​	10位	10位	同等性能
采样率​	20 MSPS	20 MSPS	完全兼容
模拟输入电压范围​	0V 至 2V	0V 至 2V	接口完全兼容
信噪比(SNR)​	≥58 dB	≥57 dB	性能相当或略优
有效位数(ENOB)​	9.4 位	9.3 位	转换精度相当
电源电压​	3.3V/5V	3.3V/5V	电源兼容
功耗​	85 mW	90 mW	功耗降低5.6%
工作温度范围​	-40℃ ~ 85℃	-40℃ ~ 85℃	同等工业级标准
封装形式​	TSSOP-28	TSSOP-28	封装完全兼容

功能兼容性验证

经过严格的实验室验证，3PA1030在以下关键方面与THS1030实现完全兼容：

引脚对引脚兼容：完全一致的TSSOP-28封装，无需修改PCB设计

时序兼容：采样时钟、数据输出时序完全匹配

电源系统兼容：支持相同供电方案，电源去耦要求一致

数字接口兼容：输出数据格式、控制接口逻辑完全一致

参考电压兼容：内部/外部参考电压方案可直接替换

3PA1030技术优势深度解析

创新的CMOS工艺优化

3PA1030采用先进的0.18μm CMOS工艺，相比传统工艺实现了多项技术突破：

动态性能优化：

采用全差分采样保持架构，降低偶次谐波失真

优化的开关电容设计，提升采样线性度

信噪比(SNR)典型值达到58dB，优于THS1030的57dB

低功耗设计创新：

自适应偏置技术，根据采样率动态调整功耗

先进的电源管理电路，待机功耗低于1mW

在相同20MSPS采样率下，功耗降低5.6%

抗干扰能力增强：

片上集成高性能带隙基准电压源

优化的电源抑制比(PSRR)：65dB @ 1MHz

增强的电磁兼容性设计，通过Class B辐射测试

可靠性设计提升

ESD防护增强：

HBM ESD防护达到±4000V

CDM ESD防护达到±1500V

相比行业标准提升20%

长期稳定性保证：

1000小时高温高湿测试(85℃/85%RH)

温度循环测试(-40℃~125℃，1000次)

数据保持率＞99.99%

批次一致性控制：

采用自动化测试和校准系统

关键参数3σ控制范围

批次间差异＜1%

典型应用设计指南

直接替换方案

对于现有使用THS1030的设计，替换为3PA1030的步骤极为简单：

硬件替换：

直接更换芯片，无需修改PCB布局

保持原有电源和去耦方案

参考电压电路可保持不变

软件兼容：

驱动程序无需修改

控制寄存器设置完全兼容

数据处理算法可直接复用

系统验证：

建议进行基本功能测试

关键参数验证（线性度、信噪比）

系统级性能测试

新设计参考方案

高性能数据采集系统设计示例：

复制

模拟前端 → 抗混叠滤波器 → 3PA1030 ADC → FPGA/处理器 (20MHz低通) (20 MSPS) (数据处理)

关键设计要点：

时钟设计：

使用低抖动时钟源（＜2 ps RMS）

时钟走线长度匹配，避免时序偏差

时钟信号完整性设计

模拟输入设计：

输入阻抗匹配：75Ω/50Ω可选

差分输入驱动电路优化

输入保护电路设计

电源设计：

模拟/数字电源分离

多层板设计，完整的地平面

去耦电容配置：0.1μF陶瓷电容靠近每个电源引脚

布局建议：

模拟和数字部分物理隔离

敏感信号远离数字噪声源

采用星型接地或单点接地策略

应用场景深度适配

工业自动化领域

PLC模拟输入模块：

8/16通道同步采集系统

实时监控温度和压力传感器

抗干扰能力满足工业4.0要求

长期稳定性确保7×24小时运行

电机控制反馈系统：

位置和速度传感器信号采集

高动态范围电流检测

实时控制系统闭环反馈

通信设备应用

基站射频监控：

功率放大器输出监控

自动增益控制环路

数字预失真系统反馈通道

软件定义无线电：

中频信号数字化

多通道接收机阵列

频谱监测与分析

消费电子领域

医疗监测设备：

便携式心电图仪

血氧饱和度监测

医疗传感器信号采集

高端音视频设备：

专业音频接口

视频信号处理

图像传感器接口

测试测量仪器

数字示波器：

垂直系统模数转换

实时波形捕获

高精度测量系统

频谱分析仪：

中频数字化处理

快速傅里叶变换输入

信号分析前端

测试与验证方案

出厂测试标准

3PA1030执行严格的测试标准，确保每颗芯片都满足：

直流参数测试：

积分非线性(INL)：＜±1 LSB

微分非线性(DNL)：＜±0.5 LSB

增益误差：＜±1%

失调误差：＜±2 LSB

交流参数测试：

信噪比(SNR)：≥58 dB

总谐波失真(THD)：≤-68 dB

无杂散动态范围(SFDR)：≥70 dB

有效位数(ENOB)：≥9.4 位

功能测试：

全温度范围测试(-40℃~85℃)

电源电压容限测试(±10%)

时序参数验证

系统验证方法

性能验证平台：

专用评估板提供

配套测试软件

自动化测试脚本

可靠性验证：

高温工作寿命测试

温度循环测试

高加速应力测试

兼容性验证：

THS1030系统直接替换验证

多平台兼容性测试

长期运行稳定性测试

供应链与服务优势

供货保障策略

产能保障：

自主可控的晶圆生产线

月产能可达百万片级别

弹性产能调整机制

库存策略：

代理商安全库存

区域分销中心备货

紧急需求快速响应

质量体系：

ISO9001质量管理体系认证

汽车电子级质量控制流程

全面的可追溯系统

技术支持服务

本地化技术支持：

全国技术支持网络

现场应用工程师支持

24小时技术支持热线

设计资源：

完整的数据手册和应用笔记

参考设计和评估板

SPICE模型和PCB封装库

开发生态：

在线技术论坛

设计工具和软件

培训和技术研讨会

成本效益分析

直接成本优势

采购成本：

相比THS1030价格降低30-50%

批量采购更有竞争力

稳定的价格策略

系统成本：

减少外围元件数量

降低电源设计要求

简化热管理设计

生命周期成本：

更长的供货周期承诺

持续的技术支持

产品升级路径清晰

间接效益

供应链安全：

避免单一来源风险

减少地缘政治影响

保障长期供应稳定

开发效率：

减少验证时间

降低设计风险

加速产品上市

服务响应：

快速的技术问题解决

定制化需求响应

本地化服务支持

迁移路径与升级策略

现有系统迁移

风险最小化迁移：

小批量验证 → 中批量试用 → 全面切换

分阶段替换策略

并行运行验证

验证计划：

电气性能验证

系统兼容性验证

长期可靠性验证

切换支持：

提供迁移指南

技术咨询支持

问题快速响应

新系统设计建议

设计优化建议：

充分利用3PA1030的性能优势

优化系统架构

降低成本结构

未来升级路径：

更高性能版本规划

集成化方案开发

功能扩展路线图

结语

3PA1030作为THS1030的国产替代方案，不仅在技术上实现了完全兼容和性能相当，更在成本、供货和服务方面展现出明显优势。这款10位CMOS模数转换器的成功推出，标志着中国在模拟芯片领域自主创新能力的重要突破。

对于正在使用THS1030的设计，3PA1030提供了无缝替换方案；对于新设计，3PA1030则提供了更具竞争力的选择。随着国产芯片技术的不断进步，3PA1030有望在工业控制、通信设备、消费电子等多个领域获得广泛应用，为推动中国电子信息产业的自主可控发展做出重要贡献。

在当前的国际供应链环境下，选择3PA1030不仅是技术决策，更是保障供应链安全、支持国内半导体产业发展的重要战略选择。我们相信，3PA1030将成为10位CMOS模数转换器市场的有力竞争者，为客户创造更大的价值。
