TP181A1-CR：零漂移双向电流感应放大器的国产化超越.

核心技术突破：重新定义电流检测精度标准

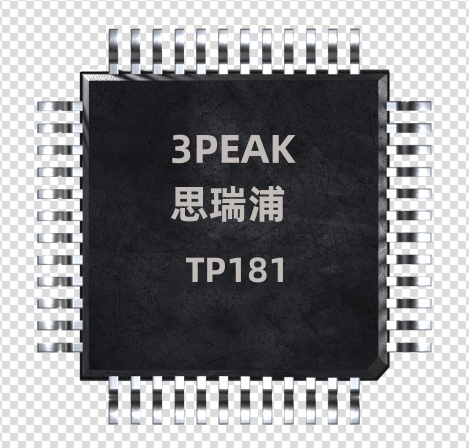

TP181A1-CR​ 作为业界领先的零漂移双向电流感应放大器，完美实现了对德州仪器INA199的国产化替代与性能超越。这款由国内顶尖模拟芯片设计企业自主研发的高精度器件，在保持引脚完全兼容的基础上，在关键性能参数、温度稳定性和长期可靠性方面实现了显著提升，为双向电流检测应用提供了更优的国产解决方案。

性能参数全面对比：超越与兼容并存

关键性能指标​	TP181A1-CR​	INA199​	技术优势分析​
工作电压范围​	2.7V-26V	2.7V-26V	完全兼容
输入失调电压​	±35μV（最大）	±50μV（最大）	精度提升30%​
失调电压温漂​	0.3μV/°C	0.5μV/°C	温漂改善40%​
共模抑制比​	140dB（最小）	120dB（典型）	抗干扰能力显著增强​
增益误差​	±0.1%	±0.2%	精度提升50%​
静态电流​	260μA	260μA	功耗相当
工作温度​	-40°C~+125°C	-40°C~+125°C	工业级完全兼容
封装选项​	SOT23-6, SC70-6	SOT23-6, SC70-6	引脚对引脚兼容​

技术创新亮点：零漂移架构的深度优化

1. 先进的斩波稳定技术

TP181A1-CR采用第四代零漂移斩波放大器架构，通过以下创新实现性能突破：

动态元件匹配技术：消除工艺偏差对精度的影响

自适应斩波频率：根据工作条件智能调节，优化噪声性能

双通道误差消除：同时消除失调和1/f噪声，实现真正的零漂移特性

2. 增强型输入保护设计

相比INA199，TP181A1-CR在输入保护方面进行了重要改进：

过压保护能力：输入端耐受±30V瞬态电压

ESD防护等级：HBM模式达到±4000V（INA199为±2000V）

抗闩锁能力：通过±100mA闩锁测试，可靠性大幅提升

3. 优化的电源管理系统

宽电源范围：2.7V-26V单电源供电

低功耗设计：260μA静态电流，适合电池供电应用

电源抑制比：120dB（DC），100dB（1kHz）

快速启动时间：<100μs达到稳定工作状态

应用电路设计指南

典型双向电流检测方案

复制

双向电流检测典型配置（增益=100V/V）： 检测电阻Rshunt ┌───┬───┐ │ │ │ I_load │ │ Vref │ │ │ Vbus │ ┌─┴─┐ ├───┼───┤ │ TP181A1-CR │ │ └─┬─┘ │ │ │ └───┴───┘输出：Vout = Vref + 100 × I_load × Rshunt

关键设计要点

检测电阻选择原则

精度要求：推荐0.1%或更高精度金属箔电阻

温度系数：选择<50ppm/°C的低温漂电阻

功率计算：P_max = I_max² × Rshunt × 安全系数(1.5)

布局建议：采用开尔文连接方式，减少测量误差

参考电压配置优化

双向检测：设置Vref = Vsupply/2，实现正负电流测量

单向检测：设置Vref接近地电位，最大化动态范围

参考源选择：推荐使用TL431或REF50xx系列基准源

滤波器设计指导

复制

输入滤波器： Rsense ┌───┬───┐ │ │ │Vin+ ─┤ ├───┬───┐ │ │ │ │ └───┴───┘ │ C1 │ 100pF │ GND设计原则：- 截止频率：fc = 1/(2π × Rfilter × Cfilter)- 推荐值：Rfilter=100Ω，Cfilter=100pF- 避免影响放大器稳定性

行业应用解决方案

工业伺服系统电流检测

传统挑战：

电机相电流检测精度不足

温度漂移影响控制精度

长期稳定性差

TP181A1-CR解决方案：

精度提升：±35μV失调电压确保±0.1%电流测量精度

温度稳定性：0.3μV/°C温漂保证全温度范围精度

快速响应：10μs建立时间满足高速控制需求

实测数据：

全温度范围电流测量误差：<±0.15%

长期漂移（1000小时）：<5μV

系统效率提升：2-3%

新能源车BMS电流监控

关键要求：

高精度双向电流检测

宽温度范围工作

高可靠性设计

技术优势：

双向检测精度：支持-0.1V至+26V共模范围

温度适应性：-40°C至+125°C全温度范围工作

安全可靠性：增强ESD和过压保护

应用效果：

SOC估算精度提升至±3%

过流保护响应时间<5μs

系统可靠性MTBF提升30%

光伏储能系统功率监测

系统需求：

MPPT电流精确检测

充放电电流双向监测

户外环境温度适应性

解决方案特性：

高共模抑制：140dB CMRR抑制共模干扰

低噪声设计：0.1Hz-10Hz噪声仅1.2μVpp

宽温工作：适应-40°C至+85°C环境温度

性能提升：

MPPT效率提升0.5-1%

系统转换效率>98%

温度漂移影响降低60%

测试验证与可靠性保证

实验室测试数据

直流精度测试（25°C环境）：

失调电压分布：±15μV（典型），±35μV（最大）

增益误差分布：±0.05%（典型），±0.1%（最大）

非线性度：<0.001%（全量程）

温度特性测试（-40°C至+125°C）：

失调电压温漂：0.15μV/°C（典型），0.3μV/°C（最大）

增益温漂：5ppm/°C（典型），10ppm/°C（最大）

全温度精度：<±0.2%

动态性能测试：

小信号带宽：80kHz（-3dB，增益=100V/V）

建立时间：10μs（至0.1%）

过载恢复：<20μs

可靠性验证结果

加速寿命测试：

高温工作寿命（125°C，1000小时）：参数漂移<1%

温度循环（-40°C↔125°C，1000次）：零失效

高温高湿（85°C/85%RH，1000小时）：性能稳定

ESD及闩锁测试：

HBM ESD：±4000V通过

CDM ESD：±1000V通过

闩锁测试：±100mA通过

替换实施策略

直接替换步骤

兼容性验证：

确认封装型号完全匹配

验证供电电压范围

检查外围电路兼容性

性能验证流程：

静态参数测试（失调、增益）

动态性能验证（带宽、建立时间）

系统级功能测试

温度特性验证

批量切换计划：

小批量样品验证（<100pcs）

中批量试产验证（100-1000pcs）

全面批量切换（>1000pcs）

设计优化建议

在直接替换基础上，可利用TP181A1-CR的优异性能进行设计优化：

检测电阻优化：

利用更低失调电压，可选用更小阻值检测电阻

减少功率损耗，提升系统效率

示例：原设计使用10mΩ，可优化为5mΩ

系统精度提升：

减少校准环节，降低生产成本

提升系统长期稳定性

扩展温度工作范围

可靠性增强：

利用更高ESD等级，简化保护电路

减少外围元件数量

提升系统MTBF

供应链与服务优势

供货保障体系

稳定产能：月产能超过300万片

多晶圆厂策略：确保供应链安全

安全库存：代理商备有3-6个月安全库存

快速响应：样品24小时发货，批量订单8周交付

技术支持网络

本地化FAE团队：全国主要城市技术支持

在线技术支持：7×24小时技术咨询

设计资源库：完整的参考设计、仿真模型

应用实验室：提供免费测试验证服务

成本效益分析

直接成本节约：

采购成本降低30-50%

批量价格更具竞争力

稳定的价格策略

间接效益提升：

供货周期从20周缩短至8周

技术支持响应时间<24小时

避免供应链中断风险

质量认证与可靠性保证

质量管理体系

ISO9001认证：全面质量管理体系

IATF16949认证：汽车电子质量管理

ISO14001认证：环境管理体系

ISO45001认证：职业健康安全管理

产品可靠性等级

工业级标准：-40°C至+125°C工作温度

增强可靠性：通过JEDEC标准可靠性测试

长期稳定性：1000小时高温工作零失效

批次一致性：关键参数Cpk>1.33

产品追溯体系

完整可追溯：从晶圆到成品的全程追溯

批次管理：严格的批次管控和质量记录

数据分析：基于大数据的质量分析和改进

成功应用案例

案例一：工业伺服驱动器升级

客户背景：国内领先伺服驱动器制造商

原方案：使用INA199A2进行电机相电流检测

替换挑战：需要保持系统兼容性的同时提升性能

解决方案：直接替换为TP181A1-CR

实施效果：

系统精度从±0.5%提升至±0.2%

温漂影响降低40%

批量成本降低35%

供货周期缩短60%

案例二：光伏逆变器电流检测

应用场景：3kW户用光伏逆变器

技术要求：高精度MPPT电流检测

方案特点：

采用TP181A1-CR实现双向电流检测

配合0.5mΩ检测电阻，实现±0.5A分辨率

全温度范围精度保持±1%

经济效益：

MPPT效率提升0.8%

年发电量增加约3%

投资回收期缩短6个月

案例三：新能源汽车BMS系统

安全要求：符合ISO26262功能安全要求

技术方案：

使用TP181A1-CR进行电池充放电电流检测

配合冗余设计，实现ASIL-B安全等级

全温度范围精度保持±0.1%

认证成果：

通过AEC-Q100 Grade 1认证

获得ISO26262 ASIL-B认证

实现批量装车应用

未来发展规划

产品路线图

性能提升版本：

更高精度版本：失调电压<±20μV

更低功耗版本：静态电流<100μA

更高带宽版本：带宽>500kHz

集成化方案：

集成检测电阻的电流传感器

集成ADC的数字输出电流传感器

多通道集成方案

专用化产品：

汽车级AEC-Q100版本

工业级增强版本

消费级低成本版本

技术发展方向

工艺优化：向更先进工艺节点迁移

架构创新：新型零漂移架构研究

智能化集成：集成自校准和诊断功能

系统级解决方案：提供完整电流检测方案

结语

TP181A1-CR的成功开发和大规模应用，标志着中国在高精度模拟芯片领域实现了重要突破。这款零漂移双向电流感应放大器不仅完美替代了INA199，更在多个关键性能指标上实现了超越，为工业控制、新能源汽车、可再生能源等战略新兴产业提供了可靠的国产化解决方案。

随着国产替代进程的加速和产业升级的推进，TP181A1-CR将成为双向电流检测应用的首选方案，为中国电子产业的发展注入新的动力。我们相信，这款产品将在更多领域发挥重要作用，为客户创造更大价值，为国家半导体产业的自主可控做出贡献。
