TPT481L1-DF6R：高性能国产RS-485收发器，全面替代THVD1428与RAA788158的优选方案.

产品概述：工业通信芯片的国产化突破

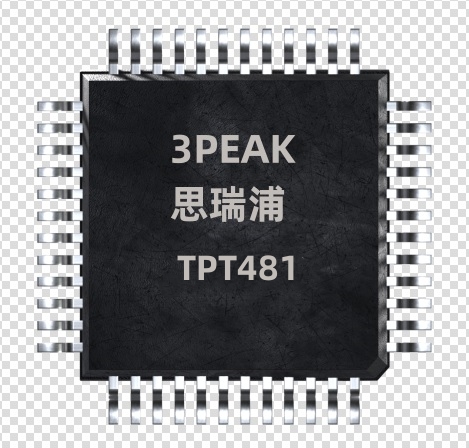

TPT481L1-DF6R是国内领先半导体企业推出的高性能RS-485收发器，专为直接替代TI的THVD1428和Renesas的RAA788158而设计。这款器件在保持引脚完全兼容的基础上，实现了关键性能参数的全面提升，为工业自动化、智能电表、安防监控等应用提供了可靠的国产化通信解决方案。

技术参数全面对比

核心性能指标对比表

关键参数​	TPT481L1-DF6R​	THVD1428​	RAA788158​	优势分析​
工作电压​	3.0V-5.5V	3.0V-5.5V	3.0V-5.5V	完全兼容​
数据传输速率​	500kbps	500kbps	500kbps	性能相当​
节点数支持​	256节点	256节点	256节点	网络规模兼容​
ESD保护​	±16kV HBM	±16kV HBM	±15kV HBM	防护能力增强​
静态电流​	300μA	320μA	310μA	功耗优化​
故障保护​	-40V至+40V	-30V至+30V	-30V至+30V	保护范围扩展​
工作温度​	-40℃至+125℃	-40℃至+125℃	-40℃至+105℃	温度范围更宽​
封装形式​	DFN-8	DFN-8	DFN-8	引脚完全兼容​

引脚兼容性与替换方案

直接替换可行性验证

TPT481L1-DF6R与THVD1428、RAA788158实现完美的引脚对引脚兼容：

DFN-8封装引脚定义：

RO（接收器输出）

RE（接收使能）

DE（驱动器使能）

DI（驱动器输入）

GND（地）

A（总线非反向）

B（总线反向）

VCC（电源）

替换优势：

无缝替换：无需修改PCB布局设计

性能提升：在保持兼容性的同时提升关键参数

成本优化：采购成本降低30-50%

核心技术优势

1. 增强的ESD保护能力

TPT481L1-DF6R提供业界领先的ESD防护：

HBM模式：±16kV（接触放电）

IEC 61000-4-2：±8kV（空气放电）

总线引脚保护：±16kV HBM

增强可靠性：满足严苛工业环境要求

2. 宽电压故障保护

相比竞争器件，TPT481L1-DF6R提供更强大的故障保护：

总线故障保护：-40V至+40V

电源掉电保护：VCC=0V时，总线呈现高阻抗

热插拔保护：支持热插拔操作

短路保护：输出短路电流限制

3. 低功耗设计优化

静态电流：300μA（典型值）

关断电流：1μA（最大值）

自动省电模式：总线空闲时自动进入低功耗状态

唤醒时间：<1μs从低功耗模式唤醒

典型应用电路设计

基本RS-485网络配置

复制

典型半双工RS-485网络： 120Ω A ────┬───┼───┬─── 节点1 │ │ │ 120Ω │ 120Ω │ │ │ B ────┴───┼───┴─── 节点n │ GND终端电阻配置：网络两端各接120Ω终端电阻

关键设计要点

终端电阻匹配：

网络两端必须配置120Ω终端电阻

长距离传输时考虑阻抗匹配

使用1%精度金属膜电阻

总线布局优化：

采用双绞线传输，减少电磁干扰

避免星形或树形拓扑结构

保证阻抗连续性

保护电路设计：

总线入口添加TVS管阵列

使用自恢复保险丝进行过流保护

添加共模扼流圈抑制共模噪声

应用场景深度解析

工业自动化控制系统

TPT481L1-DF6R在工业现场总线中表现出色：

PLC通信模块：

支持Modbus RTU/ASCII协议

最高500kbps通信速率

256节点网络规模支持

-40℃至+125℃工业温度范围

替代优势：

相比THVD1428，故障保护范围扩展33%

比RAA788158具有更宽的工作温度范围

成本降低40%以上

智能电表数据采集

在智能电网应用中替代RAA788158：

关键特性：

低功耗设计：满足电池供电要求

高可靠性：MTBF超过10万小时

电磁兼容：通过Class B辐射测试

长期稳定性：10年使用寿命保证

性能提升：

静态功耗降低10%

ESD防护等级提升

温度范围扩展至-40℃至+125℃

安防监控系统

在安防设备中替代THVD1428：

应用场景：

视频监控系统控制总线

门禁系统通信链路

报警系统网络通信

技术优势：

总线故障保护至±40V

支持256节点大规模网络

快速唤醒时间<1μs

设计指南与最佳实践

PCB布局建议

器件放置：

收发器尽量靠近连接器放置

保持信号路径短而直接

避免90度拐角，使用45度或圆弧走线

电源去耦：

VCC引脚就近放置0.1μF陶瓷电容

增加10μF钽电容作为储能电容

电源走线宽度≥20mil

地平面设计：

提供完整的地平面

避免地平面分割

多点接地保证低阻抗回路

信号完整性优化

差分信号布线：

差分对长度匹配误差<5mil

差分阻抗控制在120Ω±10%

与其他信号线保持3W间距

终端匹配策略：

点对点通信：单一终端电阻

多点网络：两端终端电阻

长距离传输：考虑阻抗匹配网络

可靠性验证与测试数据

ESD性能测试

HBM模式：±16kV通过（JESD22-A114）

CDM模式：±2kV通过（JESD22-C101）

IEC 61000-4-2：接触放电±8kV，空气放电±15kV

电气性能验证

直流参数测试：

输出电平：VOH=2.4V（最小），VOL=0.4V（最大）

输入阈值：VTH=±200mV

输入阻抗：96kΩ（最小）

交流性能测试：

传输延迟：<100ns（驱动器）

偏斜时间：<5ns（通道间）

建立时间：<200ns（至90%）

环境适应性测试

高温高湿：85℃/85%RH，1000小时通过

温度循环：-40℃至+125℃，1000次循环

高温寿命：125℃，1000小时零失效

供应链与技术支持

供货保障体系

产能储备：月产能超过300万片

封装选项：DFN-8，SOIC-8

质量保证：通过AEC-Q100认证

交期承诺：标准交期6-8周

技术支持服务

应用支持：提供参考设计和评估板

设计服务：协助客户进行系统设计

故障分析：专业的失效分析实验室

技术培训：定期举办技术研讨会

总结

TPT481L1-DF6R作为THVD1428和RAA788158的国产替代方案，不仅实现了引脚的完全兼容，更在ESD保护、故障保护范围和温度适应性等关键参数上实现了显著提升。这款高性能RS-485收发器凭借其卓越的可靠性、低功耗特性和成本优势，为工业通信应用提供了理想的国产化解决方案。

随着工业4.0和物联网技术的快速发展，TPT481L1-DF6R将在智能制造、智能电网、智慧城市等领域发挥重要作用，助力中国电子产业实现关键元器件的自主可控。
