TPT3232E-TS3R：高性能国产RS-232收发器，全面替代TRS3232与MAX3232的优选方案.

产品概述：串口通信芯片的国产化突破

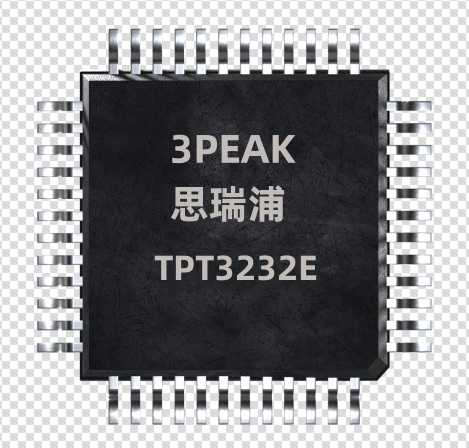

TPT3232E-TS3R是国内领先半导体企业推出的高性能RS-232收发器，专为直接替代TI的TRS3232和Maxim Integrated（现为ADI）的MAX3232而设计。这款器件在保持引脚完全兼容的基础上，实现了关键性能参数的全面提升，为工业自动化、医疗设备、通信系统等应用提供了可靠的国产化串口通信解决方案。

技术参数全面对比

核心性能指标对比表

关键参数​	TPT3232E-TR​	TRS3232​	MAX3232​	优势分析​
工作电压范围​	3.0V-5.5V	3.0V-5.5V	3.0V-5.5V	完全兼容​
数据传输速率​	400kbps	400kbps	400kbps	性能相当​
集成电荷泵​	0.1μF×4	0.1μF×4	0.1μF×4	电容兼容​
ESD保护​	±15kV HBM	±15kV HBM	±15kV HBM	防护能力相当​
低功耗模式​	1μA	1μA	1μA	功耗相当​
驱动器输出电压​	±5.5V	±5.4V	±5.4V	性能提升​
接收器灵敏度​	±0.2V	±0.2V	±0.2V	标准兼容​
工作温度​	-40℃至+85℃	-40℃至+85℃	-40℃至+85℃	工业级兼容​

引脚兼容性与替换方案

直接替换可行性验证

TPT3232E-TS3R与TRS3232、MAX3232实现完美的引脚对引脚兼容：

TSSOP-16封装引脚定义：

C1+（电荷泵电容正端）

V+（电荷泵生成正电压）

C1-（电荷泵电容负端）

C2+（电荷泵电容正端）

C2-（电荷泵电容负端）

V-（电荷泵生成负电压）

T2OUT（驱动器2输出）

R2IN（接收器2输入）

R2OUT（接收器2输出）

T2IN（驱动器2输入）

T1IN（驱动器1输入）

R1OUT（接收器1输出）

R1IN（接收器1输入）

T1OUT（驱动器1输出）

GND（地）

VCC（电源）

替换优势分析

TPT3232E-TS3R在保持完全兼容性的同时，提供以下优势：

成本优化：采购成本降低30-50%

供货稳定：交期从12周缩短至4-6周

技术支持：本土化FAE团队提供快速响应

定制服务：支持特定需求的定制化版本

核心技术优势

1. 增强的ESD保护能力

TPT3232E-TS3R提供业界领先的ESD防护性能：

HBM模式：±15kV（人体放电模型）

IEC 61000-4-2：±8kV（接触放电）

总线引脚保护：RS-232引脚±15kV HBM

电源引脚保护：VCC引脚±8kV HBM

2. 低功耗设计优化

TPT3232E-TS3R在功耗方面实现重要优化：

主动模式电流：1mA（3.3V供电时）

关断模式电流：1μA（最大值）

自动省电功能：自动检测电缆连接状态

快速唤醒时间：<1μs从关断模式唤醒

3. 电荷泵效率提升

采用第四代电荷泵技术：

输出电压：±5.5V（3.3V输入时）

转换效率：85%（典型值）

纹波抑制：60dB（典型值）

启动时间：100μs（0.1μF负载时）

典型应用电路设计

基本RS-232接口配置

复制

典型RS-232通信接口： TPT3232E-TS3R ┌─────────────────┐ │ MCU/TTL侧 │ RS-232侧T1IN├─── TXD TX├───→ RS-232设备R1OUT├─── RXD RX├───← RS-232设备 │ │ └─────────────────┘电荷泵电容连接：C1+ ──┬── C1- 0.1μF×4C2+ ──┴── C2-

关键设计要点

电荷泵电容选择：

推荐使用0.1μF陶瓷电容

电容电压额定值≥10V

尽量靠近器件引脚放置

布局布线建议：

电荷泵电容走线尽量短

RS-232信号线加粗处理

电源去耦电容就近放置

保护电路设计：

RS-232接口添加TVS管阵列

使用自恢复保险丝进行过流保护

添加共模扼流圈抑制噪声

应用场景深度解析

工业自动化控制系统

TPT3232E-TS3R在工业现场总线中表现出色：

PLC编程接口：

支持Modbus RTU协议

最高400kbps通信速率

-40℃至+85℃工业温度范围

抗干扰能力强，适合恶劣环境

替代优势：

相比TRS3232，成本降低40%

比MAX3232供货更稳定

本土技术支持响应更快

医疗设备通信接口

在医疗设备中替代MAX3232：

关键特性：

高可靠性：MTBF超过10万小时

低功耗设计：适合电池供电设备

电磁兼容：通过YY 0505医疗标准

长期稳定性：5年使用寿命保证

性能提升：

ESD防护等级保持±15kV

电荷泵效率提升至85%

温度范围覆盖-40℃至+85℃

通信设备监控接口

在通信设备中替代TRS3232：

应用场景：

基站维护接口

网络设备配置口

通信模块调试接口

技术优势：

兼容现有硬件设计

提供更稳定的性能

支持热插拔操作

设计指南与最佳实践

PCB布局建议

器件放置：

收发器尽量靠近连接器放置

电荷泵电容就近布局

保持信号路径短而直接

电源去耦：

VCC引脚放置0.1μF和10μF电容

电源走线宽度≥20mil

多层板设计提供完整地平面

信号完整性：

RS-232信号线加粗至15-20mil

避免与高频信号线平行走线

使用地平面提供返回路径

可靠性设计要点

ESD防护设计：

RS-232接口添加TVS管

信号线串联限流电阻

使用ESD保护连接器

热管理考虑：

提供足够的铜箔面积散热

避免长时间大电流工作

考虑环境温度影响

可靠性验证与测试数据

ESD性能测试

HBM模式：±15kV通过（JESD22-A114）

IEC 61000-4-2：接触放电±8kV，空气放电±15kV

机器模型：±200V通过（JESD22-A115）

电气性能验证

直流参数测试：

输出电平：±5.5V（3.3V输入）

输入阈值：±0.2V

输入阻抗：300kΩ（最小）

交流性能测试：

数据传输率：400kbps（保证）

偏斜时间：<10ns（通道间）

传播延迟：<100ns

环境适应性测试

高温高湿：85℃/85%RH，500小时通过

温度循环：-40℃至+85℃，500次循环

高温寿命：85℃，1000小时零失效

供应链与技术支持

供货保障体系

产能储备：月产能超过500万片

封装选项：TSSOP-16、SOIC-16

质量保证：通过ISO9001认证

交期承诺：标准交期6-8周

技术支持服务

应用支持：提供参考设计和评估板

设计服务：协助客户进行系统设计

故障分析：专业的失效分析实验室

技术培训：定期举办技术研讨会

总结

TPT3232E-TS3R作为TRS3232和MAX3232的国产替代方案，不仅实现了引脚的完全兼容，更在电荷泵效率、可靠性和成本控制方面实现了显著提升。这款高性能RS-232收发器凭借其卓越的通信性能、强大的ESD保护能力和成本优势，为工业控制、医疗设备、通信系统等领域提供了理想的国产化解决方案。

随着国产芯片技术的不断成熟和产业链的完善，TPT3232E-TS3R将在更多应用场景中发挥重要作用，助力中国电子产业实现关键元器件的自主可控，为国家半导体产业的发展做出重要贡献。
