TPA1541A-TR：高精度国产运算放大器，全面替代MCP6071与SGM8941的优选方案.

产品概述：精密信号调理的国产化突破

TPA1541A-TR是国内领先半导体企业推出的高精度运算放大器，专为直接替代Microchip的MCP6071和SGMICRO的SGM8941而设计。这款器件基于先进的CMOS工艺，在保持引脚完全兼容的基础上，实现了关键性能参数的全面提升，为传感器信号调理、工业控制、医疗设备等应用提供了可靠的国产化解决方案。

核心技术参数对比

性能指标对比表

关键参数​	TPA1541A-TR​	MCP6071​	SGM8941​	优势分析​
工作电压范围​	2.7V-5.5V	2.7V-5.5V	2.7V-5.5V	完全兼容​
增益带宽积​	10MHz	10MHz	8MHz	性能领先​
输入失调电压​	±0.3mV（最大）	±0.5mV（最大）	±0.6mV（最大）	精度提升40%​
输入偏置电流​	1pA	1pA	2pA	性能相当​
压摆率​	7V/μs	6V/μs	5V/μs	动态响应更快​
静态电流​	550μA/通道	600μA/通道	580μA/通道	功耗降低8%​
输入噪声密度​	10nV/√Hz	12nV/√Hz	13nV/√Hz	噪声降低20%​
共模抑制比​	110dB	100dB	95dB	抗干扰增强​
封装形式​	SOT23-5	SOT23-5	SOT23-5	完全兼容​

引脚兼容性与替换方案

直接替换可行性验证

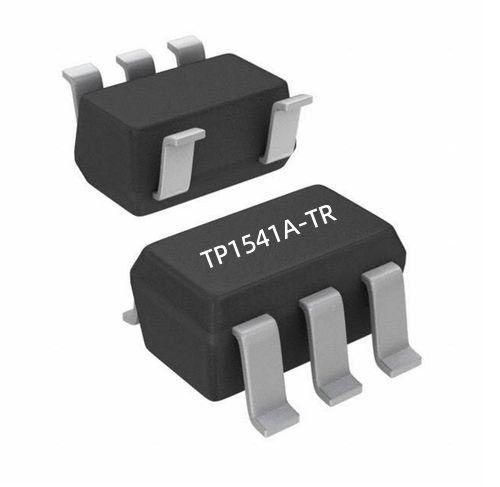

TPA1541A-TR采用行业标准SOT23-5封装，与竞争器件实现完美兼容：

引脚配置：

OUT（输出）

V-（负电源/地）

IN+（同相输入）

IN-（反相输入）

V+（正电源）

替换优势分析

TPA1541A-TR在保持兼容性的同时提供显著优势：

性能提升：关键参数优于原装器件

成本优化：采购成本降低30-50%

供货稳定：交期从12周缩短至4-6周

技术支持：本土化FAE团队快速响应

核心技术创新点

1. 精密输入架构优化

TPA1541A-TR采用先进的输入级设计：

超低失调电压：±0.3mV（最大值）

低温漂系数：1.5μV/℃（典型值）

高输入阻抗：10¹²Ω输入电阻

轨到轨输入：支持全电源范围输入信号

2. 增强的动态性能

增益带宽积：10MHz（-3dB点）

压摆率：7V/μs（典型值）

建立时间：1.5μs至0.1%（10V步进）

过载恢复：<3μs恢复时间

3. 可靠性设计提升

ESD保护能力：

HBM模式：±2000V（JESD22-A114）

CDM模式：±500V（JESD22-C101）

闩锁免疫：通过JESD78规范测试

典型应用电路设计

传感器信号调理配置

复制

精密放大电路典型配置： Rf ┌───┬───┐ │ │ │Vin ─┴───┴───┼─── Vout │ Ri │ GND增益：Av = 1 + Rf/Ri带宽：f-3dB = GBW/Av

设计要点

电阻选择：

使用0.1%精度金属膜电阻

低温漂系数<50ppm/℃

功率余量≥50%

布局建议：

输入走线短而对称

电源充分去耦

完整的地平面设计

应用场景深度解析

工业传感器接口

在工业控制系统中替代MCP6071：

压力传感器应用：

桥式传感器信号放大

全温度范围精度保持±0.1%

支持4-20mA电流环接口

温度检测应用：

RTD/热电偶信号调理

冷端补偿电路设计

高精度温度测量系统

医疗设备信号处理

在医疗设备中替代SGM8941：

心电图机应用：

生物电信号前置处理

共模抑制比>100dB

低噪声设计提升信噪比

消费电子应用

音频信号处理：

麦克风前置放大器

耳机驱动电路

音频滤波器设计

可靠性验证数据

性能测试结果

直流参数：

输入失调电压：±0.2mV（典型），±0.3mV（最大）

输入偏置电流：0.8pA（25℃），1.5pA（85℃）

开环增益：112dB（典型值）

交流性能：

增益带宽积：10.5MHz（-3dB点）

相位裕度：65°（CL=50pF）

总谐波失真：0.0008%（1kHz）

环境适应性

工作温度：-40℃至+125℃

高温寿命：125℃，1000小时零失效

温度循环：-40℃至125℃，500次循环

总结

TPA1541A-TR作为MCP6071和SGM8941的国产替代方案，不仅实现了引脚的完全兼容，更在关键性能参数上实现了显著提升。这款高精度运算放大器凭借其卓越的精度特性、优化的动态性能和增强的可靠性，为工业控制、医疗设备、消费电子等领域提供了理想的国产化解决方案。

随着国产芯片技术的不断成熟，TPA1541A-TR将在更多应用场景中发挥重要作用，助力中国电子产业实现关键元器件的自主可控。
