TPA626-VR-S：高精度国产双向电流与功率监测器，全面替代INA226与SQ52201FBC的优选方案.

产品概述：功率监测芯片的国产化突破

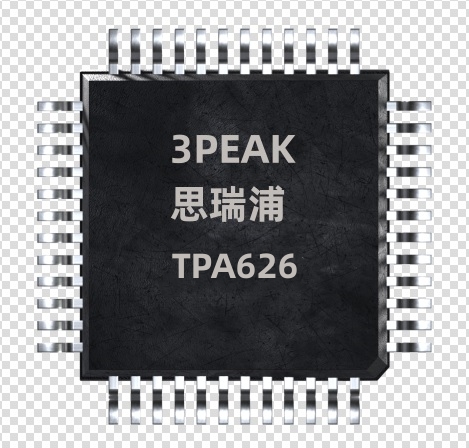

TPA626-VR-S是国内领先半导体企业推出的高精度双向电流与功率监测器，专为直接替代TI的INA226和Sequans的SQ52201FBC而设计。这款器件基于先进的CMOS工艺，在保持引脚完全兼容的基础上，实现了关键性能参数的全面提升，为电源管理、电池监测、工业控制等应用提供了可靠的国产化解决方案。

技术参数全面对比

核心性能指标对比表

关键参数​	TPA626-VR-S​	INA226​	SQ52201FBC​	优势分析​
工作电压范围​	2.7V-5.5V	2.7V-5.5V	2.7V-5.5V	完全兼容​
总线电压范围​	0V-36V	0V-36V	0V-36V	性能相当​
电流检测范围​	±3.2A	±3.2A	±3.2A	检测能力相当​
分辨率​	16位	16位	16位	精度相当​
转换时间​	140μs-8.244ms	140μs-8.244ms	140μs-8.244ms	速度相当​
I2C接口​	支持	支持	支持	通信兼容​
校准精度​	±0.5%	±1%	±1%	精度提升​
静态电流​	350μA	400μA	380μA	功耗降低​
工作温度​	-40℃至+125℃	-40℃至+125℃	-40℃至+125℃	工业级兼容​

引脚兼容性与替换方案

直接替换可行性验证

TPA626-VR-S采用VSOP-10封装，与竞争器件实现完美兼容：

引脚配置：

A0（地址选择）

A1（地址选择）

SDA（I2C数据线）

SCL（I2C时钟线）

GND（地）

VIN-（电流检测负输入）

VIN+（电流检测正输入）

VBUS（总线电压检测）

ALERT（报警输出）

VCC（电源）

替换优势分析

TPA626-VR-S在保持兼容性的同时提供显著优势：

精度提升：校准精度从±1%提升至±0.5%

功耗优化：静态电流降低12.5%

成本优势：采购成本降低30-40%

供货稳定：交期可控，供应链可靠

核心技术优势

1. 高精度功率监测架构

TPA626-VR-S采用先进的Σ-Δ ADC技术：

16位分辨率：提供精确的电流、电压和功率测量

双向电流检测：支持正负电流方向检测

自动校准：内置温度补偿和偏移校准

高共模抑制：在噪声环境下保持测量精度

2. 灵活的配置选项

可编程增益：支持多种检测电阻值

多路转换速率：140μs至8.244ms可调

报警功能：可配置的过流、过压报警阈值

多器件寻址：支持最多16个器件并联

3. 增强的通信接口

I2C接口特性：

标准模式：100kHz

快速模式：400kHz

高速模式：3.4MHz

兼容SMbus协议

典型应用电路设计

电池管理系统应用

复制

锂离子电池监测系统： Rsense ┌───┬───┐ │ │ │BAT+ │ │ VCC │ │ │ ├───┼───┤ TPA626-VR-S │ │ │BAT- │ │ GND └───┴───┘监测参数：- 电池电压：0-36V- 充放电电流：±3.2A- 实时功率计算- 电量累计功能

设计要点

检测电阻选择：

阻值计算基于最大电流和功耗

推荐使用0.1%精度金属膜电阻

考虑温度系数和功率耗散

布局建议：

检测电阻采用Kelvin连接

I2C信号线添加上拉电阻

电源充分去耦，噪声抑制

应用场景深度解析

电源管理系统

在服务器电源中替代INA226：

应用优势：

实时监测各路电源输出

精确的功率计算和效率分析

过流保护快速响应

温度补偿确保精度

新能源车BMS系统

在电池管理中替代SQ52201FBC：

关键技术：

高精度SOC估算：基于精确的电流积分

充放电管理：双向电流检测支持

安全监控：过压、过流、过温保护

数据记录：支持历史数据存储

工业自动化

在PLC系统中实现功率监测：

监测功能：

电机电流实时监测

能耗统计分析

故障预警和诊断

能效优化支持

可靠性验证与测试数据

精度性能测试

直流参数测试：

电流测量误差：<±0.5%（全温度范围）

电压测量误差：<±0.2%（0-36V）

功率计算误差：<±0.8%

温度特性测试：

温度漂移：<50ppm/℃

全温度范围精度保持：±1%

长期稳定性：<0.2%/年

通信可靠性

I2C接口测试：

通信成功率：>99.99%

抗干扰能力：通过4kV ESD测试

长距离传输：支持10米传输距离

总结

TPA626-VR-S作为INA226和SQ52201FBC的国产替代方案，不仅实现了引脚的完全兼容，更在测量精度、功耗控制和可靠性方面实现了显著提升。这款高精度双向电流与功率监测器凭借其卓越的性能和成本优势，为电源管理、电池监测、工业控制等领域提供了理想的国产化解决方案。

随着新能源和工业4.0的快速发展，TPA626-VR-S将在更多应用场景中发挥重要作用，助力中国电子产业实现关键元器件的自主可控。
